Energetická bilance domu
Základním nástrojem pro plánování energetické soběstačnosti je energetická bilance. Nejprve je třeba sečíst ztráty (potřeby). Potom zvážit, zda je možné ztráty snížit a kolik to bude stát. Dále je třeba zjistit zisky a míru jejich skutečného využití. Rozdíl mezi zisky a ztrátami je třeba krýt ze zdroje. Při volbě zdroje je třeba zvážit technická a další omezení, způsob provozu a požadavky na komfort a spolehlivost. Zdroje se liší investičními a provozními náklady.

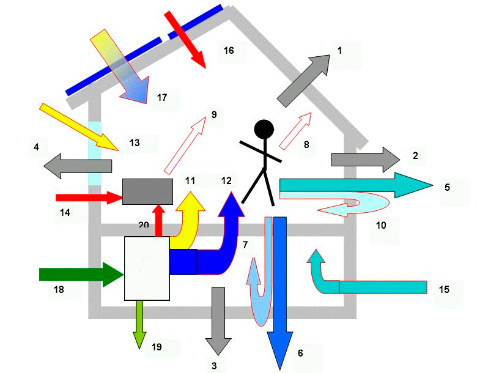

| zisky
|
|---|
| 7 | rekuperace tepla z odpadní vody |
| 8 | zisky od osob |
| 9 | zisky od spotřebičů |
| 10 | rekuperace tepla z odpadního vzduchu |
| 11 | dodávka tepla pro vytápění |
| 12 | dodávka tepla pro ohřev vody |
| 13 | pasivní solární zisky (okna, prosklení) |
| 14 | elektřina z vnějšího zdroje (vlastní elektrárna) |
| 14 a | vodní energie |
| 14 b | větrná energie |
| 15 | zisk zemního výměníku tepla |
| 16 | elektřina z fotovoltaických panelů |
| 17 | aktivní solární zisky (kolektory) |
| 18 | palivo |
| 19 | ztráty ve vlastním zdroji |
| 20 | dodávka elektřiny z kogenerace |
|
| ztráty |
| 1 |
ztráty prostupem střechou |
| 2 |
ztráty prostupem stěnami |
| 3 |
ztráty prostupem podlahou |
| 4 |
ztráty okny a prosklením |
| 5 |
ztráty větráním |
| 6 |
teplo pro ohřev vody |
|
| ztráty |
zisky |
|
ztráty související s konstrukcí domu |
|
ztráty související s větráním |
|
ztráty související s ohřevem vody |
|
zisky pro vytápění |
|
zisky pro ohřev vody |
|
zisky pro větrání |
|
vnitřní zisky (vytápění i větrání) |
|
dodávka elektřiny |
|
dodávka paliva |
|

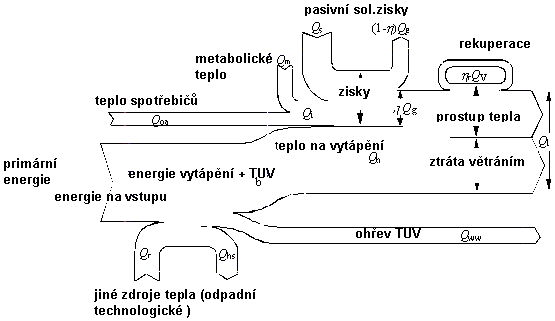

Obrázek 2: Energetická bilance podle ČSN EN 832
