Vodní energie

Vodní energie je jedna z forem, do níž se transformuje sluneční záření, neustále dopadající na naši planetu. Přeměňujeme ji výhradně na vysoce žádanou a univerzální elektřinu.

Z celkové produkce elektřiny v ČR se ve vodních elektrárnách vyrobí asi jen 2 %. Vodní elektrárny představují asi 12 % instalovaného výkonu elektráren v ČR. Většina tohoto výkonu (cca 90 %) připadá na zařízení s výkonem vyšším než 5 MW. V ČR se za malou vodní elektrárnu (MVE) považují zařízení s výkonem pod 10 MW, v EU pod 5 MW.

Z energetického hlediska je výhodné, že MVE jsou rozptýleny po celé republice, takže jejich dodávky není nutno přenášet daleko, za cenu ztrát v rozvodech. Případný výpadek některé z nich je z hlediska sítě nevýznamný, na rozdíl od výpadku velkého centrálního zdroje.

Možnosti využití a přírodní podmínky

Energii z vody je možno získat využitím jejího proudění (energie pohybová, kinetická) a jejího tlaku (energie potenciální, tlaková), nebo také obou těchto energií současně. Podle způsobu využívání potom rozlišujeme i používané typy vodních strojů.

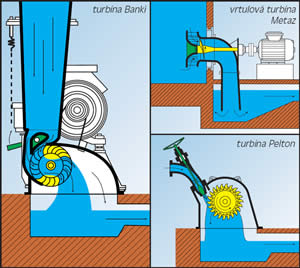

Typy nejčastěji používaných turbín.

Kinetická energie je ve vodních tocích dána rychlostí proudění; rychlost je závislá na spádu toku. Dříve se využívala vodními koly, dnes turbínami typu Bánki a Pelton.

Energie potenciální vzniká v důsledku gravitace, závisí na výškovém rozdílu hladin. Využívá se turbínami typu Kaplan, Francis, Reiffenstein, rovněž různými typy turbín vrtulových a vhodnými čerpadly v turbínovém provozu.

Základní části vodního díla a přehled zařízení

Vzdouvací zařízení slouží ke vzdutí vodní hladiny v toku a usměrnění vody do přivaděče (přehradní hráze a jezy).

Hráze se vyznačují obvykle větší výškou vzdutí, větším objemem zadržené vody a plochou zaplavovaného území. Jejich nová výstavba pouze za účelem provozování malých vodních elektráren je z ekologických a ekonomických hledisek většinou neúnosná, nicméně využití stávajících hrází může být ekonomicky velmi výhodné. Například u základových výpustí nádrží je nutno mařit energii protékající vody, např. instalací rozstřikovacích uzávěrů, bez jakéhokoli využití této energie. Přitom tuto funkci může částečně přebrat vodní turbína. Další možností je instalace vodní turbíny na přivaděčích pitné vody.

Jezy mají oproti hrázím nižší výšku vzdutí a podstatně menší objem zadržené vody. Náklady na jejich výstavbu rostou s jejich šířkou. U toku větší šířky nutnost využití speciální mechanizace navyšuje investice. U nížinných toků je zachovalý jez většinou nutnou podmínkou výstavby MVE.

Přivaděče koncentrují spád do místa instalace vodní turbíny. Beztlakové přivaděče (náhony, kanály) se budují převážně výkopem v terénu. Náklady závisí na délce, příčné svažitosti terénu, typu zeminy a s tím souvisejícího druhu opevnění stěn koryta. Nejvýhodnější je oprava původního náhonu, případně volba stejné trasy z důvodu snadnějšího získání a zaměření pozemku. Tlakové přivaděče jsou nejčastěji zhotoveny z ocelových trub, případně z železobetonu. Měrné náklady na jejich výstavbu jsou vyšší než u přivaděčů beztlakových (náhonů), zejména u toků podhorských a horských. Ekonomicky mohou být výhodnější než beztlakové pouze při velkém podélném spádu toku, proto se realizují co nejkratší. Často se oba typy přivaděčů kombinují s cílem dosažení maximálního spádu a minimálních nákladů.

Česle, zhotovované převážně jako mříž z ocelové pásoviny, zabraňují vnikání vodou unášených nečistot do turbíny. Obvykle jsou před turbínou nejméně dvoje: hrubé a jemné, často s automatickým čištěním.

Ve strojovně je umístěno strojní a elektrotechnické zařízení elektrárny. Stavební částí turbíny rozumíme takové části vodní elektrárny, které spolu se strojní částí tvoří elektrárnu jako celek (například základy nebo betonová spirála). Při volbě typu turbíny je nutné zohlednit i rozměry a konstrukci stavební části, neboť dražší strojní vybavení může svojí kompaktností celkové investiční náklady snížit.

Odpadní kanály vracejí vodu do původního koryta. Často jsou tak krátké, že náročnost jejich výstavby a náklady jsou vůči ostatním částem elektrárny bezvýznamné. Pro delší kanály se řídíme podobnými kritérii jako u beztlakových přivaděčů.

Typy nejčastěji používaných turbín v závislosti na spádu a průtoku: Kaplan, Francis, Bánki, Pelton, Reiffestein, čerpadlo upravené v turbínovém chodu.

Vodní kolo je dnes už historický vodní motor, který může najít uplatnění zejména pro spády do 1 m a průtoky až do několika m3/s. Výroba je vždy individuální.

Kaplanova turbína je klasická přetlaková turbína v základním provedení výborně regulovatelná, ale výrobně náročná. Dnes ji vyrábí řada firem v České republice s různými úpravami regulace i dispozičním uspořádáním (kolenové či přímoproudé turbíny). Jsou použitelné pro spády od 1 do 20 m, průtoky 0,15 až několik m3/s, individuálně až několik desítek m3/s. Je vhodná zejména pro jezové a říční malé vodní elektrárny.

Francisova turbína je v minulosti nejpoužívanější přetlaková turbína pro téměř celou oblast průtoků a spádů malých vodních elektráren. Při rekonstrukcích je možné vidět Francisovu turbínu již od spádu 0,8 m. Její oprava se vyplácí zejména do spádu 3 m. Instalace nových turbín v MVE se dnes omezuje na spády od 10 m a pro větší průtoky (vyšší výkony).

Bánkiho turbína je rovnotlaká turbína s dvojnásobným průtokem oběžného kola, výrobně nenáročná. Turbíny jsou podle velikosti použitelné pro spády 5 až 60 m a průtoky 0,01 až 0,9 m3/s.

Peltonova turbína je rovnotlaká turbína vhodná pro spády nad 30 m. Využitelné průtoky jsou od 0,01 m3/s (10 l/s). Levnější náhradou mohou být v některých případech sériově vyráběná odstředivá čerpadla v reverzním chodu.

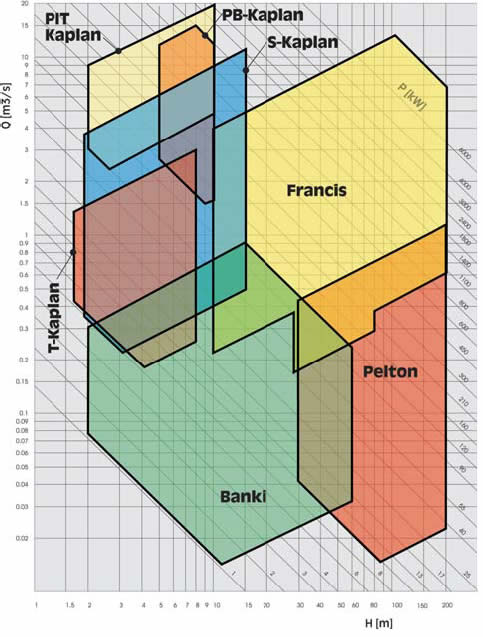

Základní charakteristika turbín podle průtoku a spádu.

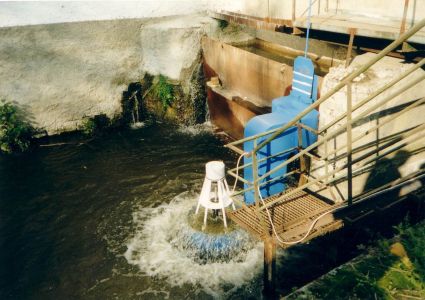

Turbína SETUR pracuje na principu rotoru, který se odvaluje po vnitřním povrchu statoru. Lze ji využít pro spády od 3,5 do 20 m a průtoky od 0,004 m3/s (4 l/s) do 0,02 m3/s.


Malá vodní elektrárna - Rakousko.

Výběr vhodných lokalit a zásady pro dimenzování

Výstavba velkých vodních elektráren přináší výrazný zásah do životního prostředí (přehradní hráze, zatopené oblasti). Potenciál pro jejich stavbu už je u nás v zásadě vyčerpán. Naproti tomu MVE lze stále stavět, zejména v místech bývalých mlýnů, hamrů a pil. Zbytky bývalého vodního díla (odtokový kanál, jez apod.) mohou výrazně snížit náklady na výstavbu. Díky technologii tzv. mikroturbín lze využít i toky s velmi malým energetickým potenciálem, nebo i vodovodní zařízení. Další cestou je instalace moderních a účinnějších turbín a soustrojí ve stávajících MVE. Leckdy zde totiž fungují stroje staré 100 let. To sice svědčí o fortelnosti předků, ale moderní technologie by umožnily využít vodní potenciál efektivněji.

Rozhodujícími ukazateli k ohodnocení konkrétní lokality (pro využití hydro-energetického potenciálu) jsou dva základní parametry - využitelný spád a průtočné množství vody v daném profilu, který chceme využít. Kromě toho jsou důležité i následující údaje:

  • možnost umístění vhodné technologie;
  • vhodné geologické podmínky a dostupnost lokality pro těžké mechanismy, případně vhodnost pro vybudování potřebné zpevněné komunikace;
  • vzdálenost od přípojky VN nebo VVN s dostatečnou kapacitou;
  • minimalizace možného rušení obyvatel hlukem, jinak je nutno provést odhlučnění;
  • míra zásahu do okolní přírody a vhodné začlenění do reliéfu lokality, předepsáno stavebním úřadem či urbanistou, zátěž při výstavbě elektrárny, zátěž budováním přípojky;
  • dodržování odběru sjednaného množství vody - využitím spolehlivých automatik v souvislosti s hladinovou regulací se vyloučí nevhodný vliv obsluhy MVE;
  • způsob odstraňování naplavenin vytažených z vody - je nutno zajistit odvoz a likvidaci z vody vytažených naplavenin, v žádném případě je nelze vracet do toku,
  • majetkoprávní vztahy ohledně pozemku, postoj místních úřadů, vlastnictví či dlouhodobý pronájem pozemků.

Kolo Peltonovy turbíny pro MVE.

Při dodržení všech uvedených aspektů nemůže MVE svým provozem narušit životní prostředí v lokalitě, naopak přispívá k revitalizaci místního říčního systému a kladně ovlivňuje režim vodního toku (čistí a provzdušňuje tok). Případné nedodržování odběru, které se projevuje tím, že přes jez neprotéká dostatečné množství vody, by mělo být přísně postihováno.

Spád

Spád je výškový rozdíl vodních hladin. V praxi se většinou rozlišují dva druhy spádů:

  • hrubý (celkový) spád Hb (brutto) je celkový statický spád daný rozdílem hladin při nulovém průtoku vodní elektrárnou. Pro velmi hrubé odhady jej lze stanovit z mapy. Spád lze stanovit výškovou nivelací na úseku od vtokového objektu (nad jezem), po úroveň spodní hladiny na odpadu z turbíny. Pro relativně přesný odhad postačí lať s centimetrovým dělením. Přesné měření, zejména u delších přivaděčů, lze objednat u specialisty.
  • užitný (čistý) spád H (netto), se liší od hrubého spádu odečtením hydraulických ztrát těsně před vodním motorem a za ním (v přivaděči a odpadu) vzhledem ke vzdutí spodní vody, poklesu hladiny horní vody při provozu, změnami směru a objemovými ztrátami (v česlích, v přiváděcím kanálu, v potrubí, atp.). Tím získáme spád pro turbínu užitný.

Průtok

Průtok je průtočné množství vody v daném využitelném profilu. Přesný průtok lze zjistit za úplatu u Českého hydrometeorologického ústavu nebo příslušné správy toku, jako tzv. dlouhodobý průměrný průtok Qa, N-leté průtoky a M-denní průtoky. Pro využití energie vody jsou nejdůležitější M-denní průtoky (křivka překročení průtoků v průměrně vodném roce neboli M-denní odtoková závislost). Ty udávají průtok zaručený v daném profilu toku po určitý počet dní. Data se uvádějí číselně v obvyklém členění po 30 dnech v roce.

M [dní]306090120150180210240270300330355364
Q [m3/s]2,71,91,51,21,00,850,750,60,50,40,340,250,18
Příklad M-denní průtokové závislosti.

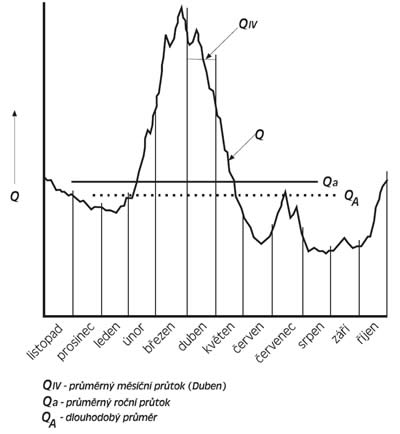

Průběh průtoku v roce a průměrný roční a měsíční průtok.

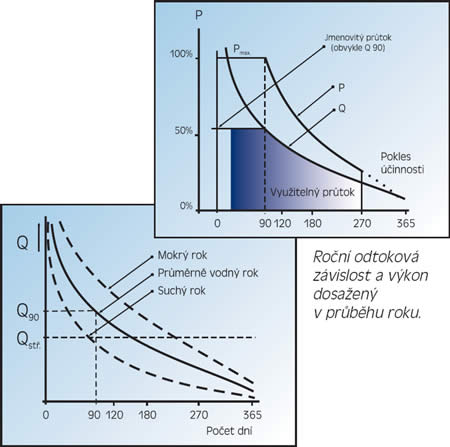

Roční odtoková závislost a výkon dosažený v průběhu roku.

MVE se obvykle dimenzují na 90-ti denní až 180-ti denní průměrný průtok, což ovlivňuje technická úroveň technologie, zejména schopnost turbíny přizpůsobit se regulací změnám průtoku. Pro výpočet využitelného průtoku v elektrárně je potřeba počítat s minimálním hygienickým (sanitárním, sanačním) průtokem původním korytem. Sanační množství bývá předepsáno při vodoprávním řízení a odpovídá obvykle 330, 355 nebo 364 dennímu průtoku vody, který je nutno ponechat v řečišti a nelze s ním kalkulovat pro využití.

Hodnocení lokality

Pro předběžný odhad dosažitelného výkonu MVE lze použít zjednodušený vztah, kde je výkon uveden již v kW, protože ve vztahu je již brán zřetel na měrnou hmotnost vody, která je 1 000 kg/m3:

kde:
Pje výkon [kW]
Qje průtočné množství vody, průměrný průtok [m3/s]
Hje spád využitelný turbínou v [m]
kje konstanta uváděná v rozsahu 5 - 7 pro malé vodní elektrárny, 8 - 8,5 pro střední a velké; její velikost ovlivňuje účinnost soustrojí a technická úroveň použité technologie

Výroba elektřiny ve vodní elektrárně potom bude:

kde:
Eje množství vyrobené energie během roku [kWh]
Pje výkon [kW]
Tje počet provozních hodin během roku [h]


Malá vodní elektrárna v Písku.

Počet provozních hodin během roku se stanoví podle počtu dní M, ve kterých může turbína se zvoleným regulačním rozsahem pracovat (alespoň 4 000 h).

Mikroturbíny

Vzhledem k tomu, že většina výhodných lokalit je již obsazena, soustře-ďuje se pozornost na místa, kde instalace MVE dosud nebyla technicky možná nebo ekonomicky výhodná. Pro velmi nízké spády (do 2 m) s velkým průtokem je na VUT v Brně vyvíjena tzv. vírová turbína, což je modifikace Kaplanovy turbíny. Komerčně dostupná je řada mikroturbín Cink s výkony 5 až 20 kW, které jsou schopny zpracovat malé spády i průtoky a mohou fungovat i v tzv. ostrovním provozu. Nahrazují tak např. dieselagregáty na odlehlých místech. Vzhledem k používaným malým průtokům lze vodu k turbíně přivádět třeba požární hadicí. Podobně lze pro nepatrné průtoky (do 20 l/s) použít mikroturbínu Setur, s výkonem do 1 kW.


Mikroturbína firmy CINK.


Turbína s generátorem na přivaděči v úpravně pitné vody nahradí škrticí armatury.

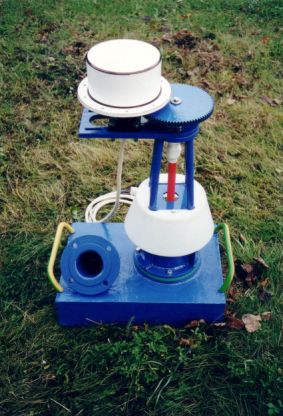

Obrázek 30: mikroturbína Setur, zdroj: http://www.setur.cz/

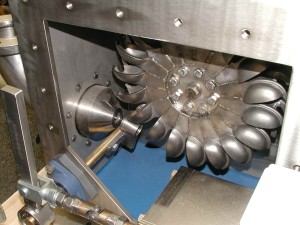

Obrázek 31: Peltonova turbína
